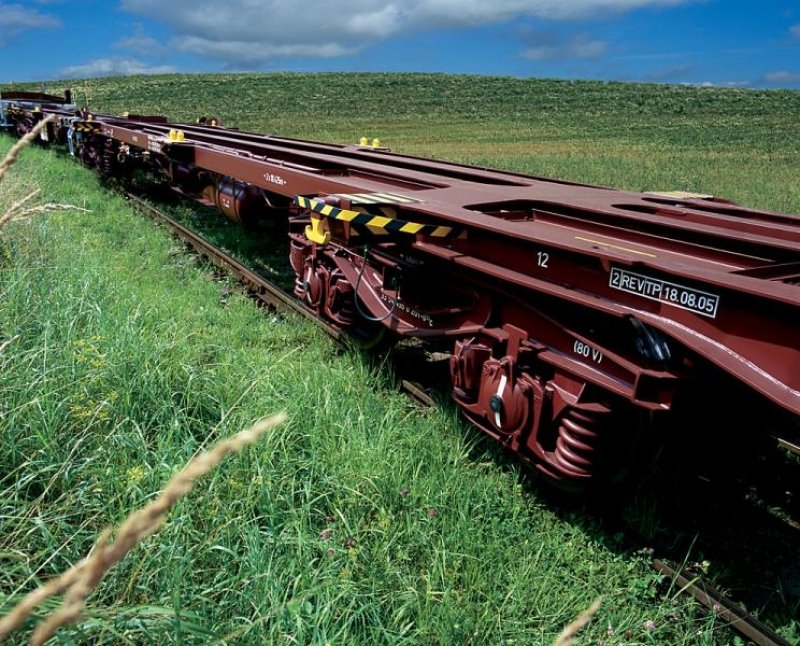

Jedná se o plechy s jemnozrnnou strukturou. Jejich kvalitu, požadavky na zpracování a vlastnosti upravuje předpis EN 10025-3. Vyznačují se vysokou houževnatostí a dobrou svařitelností. Využijete je i pro náročnější průmyslové nebo stavební realizace a konstrukce železničních či motorových vozidel.

Potřebujete více informací? Zanechte nám svůj kontakt a my se vám do 3 dnů ozveme.

CEI - VMT

Vlastnosti a využití plechů z běžné konstrukční oceli podle EN 10025-3

Jemnozrnné plechy z nelegované i legované ušlechtilé oceli vynikají zvýšenou houževnatostí především za nízkých teplot (rázové zkoušky při −50 ℃), nižší citlivostí ke stárnutí materiálu či křehkosti a dobrou tvařitelností za studena, což je dáno procesem výroby = normalizačním žíháním nebo normalizačním válcováním. Jejich minimální mez kluzu začíná na 460 MPa. Plechy z konstrukční oceli, jejichž technické požadavky specifikuje předpis EN 10025-3, mají jemnozrnnou strukturu díky nízkému obsahu uhlíku a mikrolegujícím prvkům.

Jejich struktura spolu s vysokou čistotou zaručuje vynikající vlastnosti, díky kterým plechy využijete v různých aplikacích. Hodí se pro náročné konstrukce i jako nosné prvky. Použijete je v silně zatížených částech svařovaných konstrukcí, jako jsou například mosty, protipovodňová vrata nebo skladovací či vodní nádrže. Jsou vhodné také pro výrobu železničních a motorových vozidel.

Vyberte si z široké škály rozměrů. Plechy dodáváme v rozměrech:

  • délka: max. 18 000 mm,
  • šířka: 1 000–3 200 mm,
  • tloušťka: 5–100 mm,
  • hmotnost: max. 12 500 kg.

Uvedené rozměry jsou pouze přibližné. Výsledná podoba závisí na kombinaci jednotlivých parametrů a materiálové specifikaci. Po domluvě jsme schopni vyrobit plechy do délky 21 000 mm a tloušťky 200 mm. Pro více informací nás kontaktujte.

CEI - VMT

Ekvivalentní značení ocelí

EN 10025-3 EN 10113-2 DIN 17102
Jakost S275N S275N StE 285
Jakost S275NL S275NL TStE 285
Jakost S355N S355N StE 355
Jakost S355NL S355NL TStE 355
Jakost S420N S420N StE 420
Jakost S420NL S420NL TStE 420
Jakost S460N S460N StE 460
Jakost S460NL S460NL TStE 460

Základní charakteristiky jednotlivých jakostí

Značka oceli Minimální mez kluzu
ReH2) [MPa]		 Mez pevnosti
Rm [MPa]		 Minimální tažnost
[%]		 Minimální nárazová práce
KV [°C/J]		 CEV max.1) Tloušťka
[mm]
S275N/1.0490 275 370–510 24 −20/40 0,40 5–1003)
S275NL/1.0491 275 370–510 24 −50/27 0,40 5–1003)
S355N/1.0545 355 470–630 22 −20/40 0,43 5–1003)
S355NL/1.0546 355 470–630 22 −50/27 0,43 5–1003)
S420N/1.8902 420 520–680 19 −20/40 0,48 5–80
S420NL/1.8912 420 520–680 19 −50/27 0,48 5–80
S460N/1.8901 460 550–720 17 −20/40 0,53 6–80
S460NL/1.8903 460 550–720 17 −50/27 0,53 6–80
  1. Platné pro tloušťky do 63 mm, větší tloušťky podle normy
  2. Platné pro tloušťky do 16 mm, větší tloušťky podle normy
  3. Větší tloušťky do 150 mm po dohodě

Realizace

Dálniční most Murckowska v Katovicích, Polsko

CEI - VMT - Dálniční most Murckowska v Katovicích, Polsko
CEI - VMT - Dálniční most Murckowska v Katovicích, Polsko

Jedná se o unikátní konstrukci přes 60 m dlouhého silničního mostu s typickými ocelovými oblouky. Rok realizace: 2007. Spotřebovaný materiál: cca 1 200 tun plechů.

Olympijský stadion v Berlíně, Německo

CEI - VMT - Olympijský stadion v Berlíně, Německo
CEI - VMT - Olympijský stadion v Berlíně, Německo

Moderní konstrukce zdánlivě se vznášející střechy je ukotvena k tribunám 20 ocelovými sloupy. Rok realizace: 2003–2004. Spotřebovaný materiál: cca 3 700 tun plechů.
