Dabei handelt es sich um Kesselplatten, die sich durch ihre Festigkeit und Zähigkeit auszeichnen und so einen zuverlässigen und sicheren Einsatz in Druckgeräten gewährleisten. Ihre Qualität, Verarbeitungsanforderungen und Eigenschaften unterliegen den ASTM/ASME-Vorschriften. Aufgrund ihrer Eigenschaften werden Kesselplatten nach ASTM/ASME in einer Reihe von Branchen, einschließlich Raffinerieanwendungen, häufig eingesetzt.
Benötigen Sie weitere Informationen? Hinterlassen Sie uns Ihre Kontaktinformationen und wir werden uns innerhalb von 3 Tagen bei Ihnen melden.
Eigenschaften und Verwendungsmöglichkeiten von Kesselplatten nach ASTM/ASME
Kesselbleche zeichnen sich besonders durch ihre Festigkeit, Zähigkeit und hohe Duktilität aus. Sie sind sehr gut schweiß- und bearbeitbar und daher ideal für die Herstellung von Lagertanks und Kesseln mit gebogener Form. Durch die relativ hohe Streckgrenze und Zugfestigkeit hält der Stahl hohen Belastungen stand und verhindert Verformungen, wodurch das Risiko von Materiallecks und damit mögliche negative Auswirkungen auf die Umwelt verringert werden. Technische Anforderungen an Bleche werden im ASTM-Standard spezifiziert ASME – ASTM wird durch den Buchstaben A vor den Zahlen gekennzeichnet und deckt die allgemeinen Eigenschaften des Materials ab, ASME (gekennzeichnet mit SA) basiert auf ASTM und spezifiziert Anforderungen direkt für Druckanwendungen, insbesondere BPVC = Boiler & Pressure Vessel Codestandard.</p >

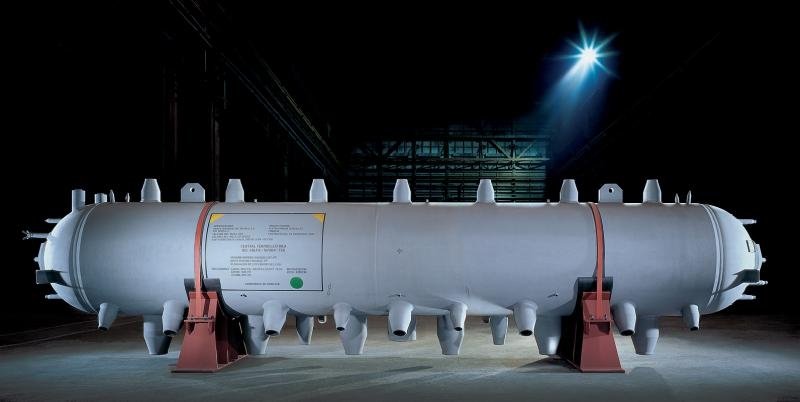

Die Eigenschaften von Blech bieten vielfältige Einsatzmöglichkeiten in verschiedenen Branchen. Es eignet sich für die Herstellung verschiedener unter Druck stehender Behälter. Sie treffen sie an ober- und unterirdischen Lagertanks oder Transportkesselwagen für Chemikalien, Kraftstoffe, Gase und verschiedene Flüssigkeiten. Einzelne Qualitäten halten niedrigen und mittleren, aber auch hohen Temperaturen stand. Kesselplatten nach ASTM/ASME können in der Chemie-, Gas-, Öl- oder Energieindustrie eingesetzt werden.
Wählen Sie aus einer großen Auswahl an Größen. Wir liefern Platten in folgenden Abmessungen:
- Länge: max. 18.000 mm,
- Breite: 1000–3200 mm,
- Dicke: 5-100 mm
- Gewicht: max. 12.500 kg.
Die angegebenen Maße sind nur ungefähre Angaben. Das resultierende Erscheinungsbild hängt von der Kombination einzelner Parameter und Materialspezifikation ab. Nach Vereinbarung sind wir in der Lage, Bleche bis zu einer Länge von 21.000 mm und einer Dicke von 200 mm herzustellen. Für weitere Informationen kontaktieren Sie uns.
Grundmerkmale individueller Qualitäten
| Stahlmarke | Note | Mindeststreckgrenze ReH [MPa] |
Festigkeitsgrenze Rm [MPa] |
Mindestduktilität [%] |
Minimale Stoßarbeit KV [°C/J] |
Dicke [mm] |
|---|---|---|---|---|---|---|
| A/SA 285 | A | 165 | 310-450 | 27/30 | 4/14 | 5-502) |
| B | 185 | 345-485 | 25/28 | 10/14 | 5-502) | |
| C | 205 | 380-515 | 23/27 | 16/14 | 5-502) | |
| A/SA 515 | 60 (415) | 220 | 415-550 | 21/25 | 1) | 5-803) |
| 65 (450) | 240 | 450-585 | 19/23 | 1) | 5-803) | |
| 70 (485) | 260 | 485-620 | 17/21 | 1) | 5-803) | |
| A/SA 516 | 55 (380) | 205 | 380-515 | 23/27 | -51/18 | 5-803) |
| 60 (415) | 220 | 415-550 | 21/25 | -51/18 | 5-803) | |
| 65 (450) | 240 | 450-585 | 19/23 | -51/18 | 5-803) | |
| 70 (485) | 260 | 485-620 | 17/21 | -46/20 | 5-803) | |
| A/SA 537 Klasse 1 |
- | 345 | 485-620 | 18/22 | -62/20 | 5-803) |
Maximaler Kohlenstoffäquivalentwert gemäß der Beziehung
nach Vereinbarung
- Testtemperatur und min. Wert der Bodenbearbeitung nach Vereinbarung
- Gemäß der Norm
- Höhere Dicken bis 100 mm nach Vereinbarung
Realisierung
Petrochemische Kolonne für MOL, Ungarn
Dabei handelt es sich um einen Auftrag für eines der größten Unternehmen der petrochemischen Industrie, MOL.
Jahr der Umsetzung: 2023. Verbrauchtes Material: ca. 400 Tonnen Kesselplatten nach ASME – SA 516 Gr.70.
